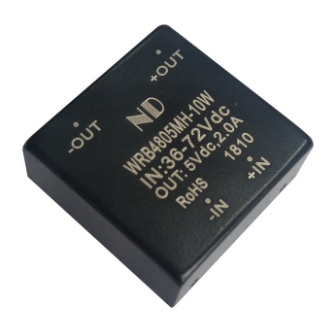

DC-DC電源模塊是一種將直流電壓轉換為不同電平的電源模塊。它廣泛應用于電子設備中，如通信系統、計算機、汽車電子等領域。本文將介紹DC-DC電源模塊的原理和工作方式。

一、原理

DC-DC電源模塊通過電路變換將輸入電壓的大小、形狀或頻率變換成所需的輸出電壓。主要有兩種類型的DC-DC電源模塊：線性型和開關型。

線性型DC-DC電源模塊的原理是利用功率二極管將輸入電壓直接降壓為所需的輸出電壓。但是，線性型DC-DC電源模塊的效率很低，因為它需要消耗電壓降的巨大能量。

開關型DC-DC電源模塊則通過開關管切換輸入電壓來實現電壓變換。開關管在開關狀態下的損耗較小，因此效率比線性型DC-DC電源模塊高得多。開關型DC-DC電源模塊通常被用于需要較高效率和較高功率的應用中。

二、工作方式

開關型DC-DC電源模塊通常由四個基本部分組成：開關器、電感、電容和控制電路。下面是開關型DC-DC電源模塊的工作流程：

開關器打開，電感器處于充電狀態。

開關器關閉，電感器處于放電狀態。

電容器開始放電，并向負載供應所需的電流。

開關器重新打開，電容器和電感器開始充電。

通過控制開關管的開關狀態和充放電時間，可以調節輸出電壓和電流的大小。此外，為了確保輸出電壓的穩定性和精度，控制電路通常會對開關管的開關時間進行精確控制。

總結

DC-DC電源模塊是一種重要的電源模塊，它可以將輸入電壓轉換為所需的輸出電壓。開關型DC-DC電源模塊通過控制開關管的開關狀態和充放電時間來實現電壓變換，具有高效率和高功率的優點。因此，它在各種電子設備中得到廣泛應用。
